Message par Badan le Dim 30 Nov - 11:05

Bonjour à tous.    Wink

Les autorails Renault ABH des Chemins de fer de Provence

La Renault X-322

La série Renault ABH est directement dérivée de la série ABJ à voie normale, de la même époque.
Cette fabrication soignée, la caisse en aluminium et la robustesse de l'ensemble expliquent leur
exceptionnelle longévité.  Il faut remonter au 8 octobre 1934 pour trouver trace de la commande
de cet autorail, numéroté ZZ-2 lors de sa livraison le 22 février 1935.

L'automotrice est l'unique survivante de la première série des premiers autorails CP.  Elle sera
modernisé en 1959 (renuméroté ZZ-22) et son moteur porté à 330 chevaux (1967).  Rénovée
à nouveau en 1989, elle terminera provisoirement sa carrière en juin 2000, suite à un problème
d'embrayage. Elle est depuis "en attente de réparation".

Gare de Touët-sur-Var (PK 48 + 665)

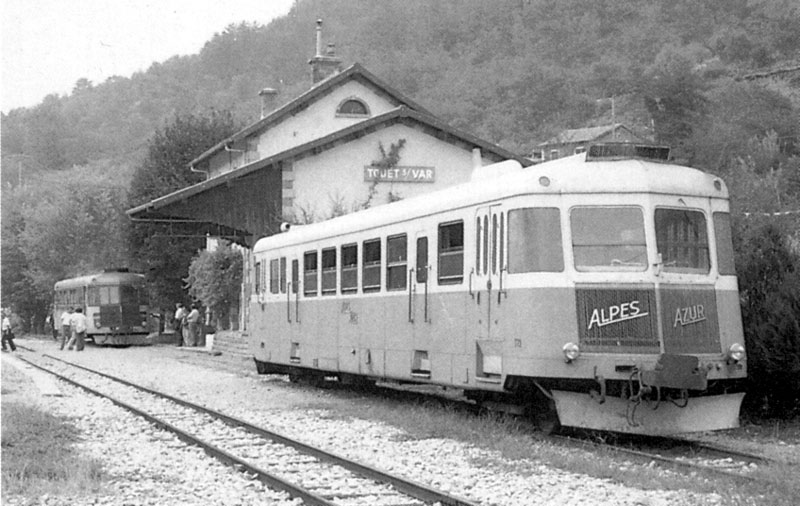

La Renault X-322 en 1990.

Photo : José Banaudo.

Source (Texte et photo)

Autorails à voie métrique Zz-22-10

La Renault X-326

La ZZ-6 est née (et réceptionnée par les Chemins de fer de Provence) le 12 novembre 1936. Equipée
d'origine d'un moteur diesel de 265 chevaux, d'une capacité de 58 places (depuis 1973) l'automotrice
est la dernière survivante d'une série de 4 exemplaires (ZZ-3 à 6). Entre 1942 et 1944, elle sera équipée
d'un gazogène, puis remise ne état d'origine. En 1949, son moteur passera d'une puissance de 265 à
300 chevaux, puis à 330 chevaux dans les années 60.

Gravement accidentée par un déraillement suite à une coulée de boue (13 juillet 1981), elle sera remise
en service en mars 1984 après avoir subi une rénovation complète. Elle terminera (provisoirement, donc)
son service en septembre 2001, suite à un problème de transmission.

Gare de Nice

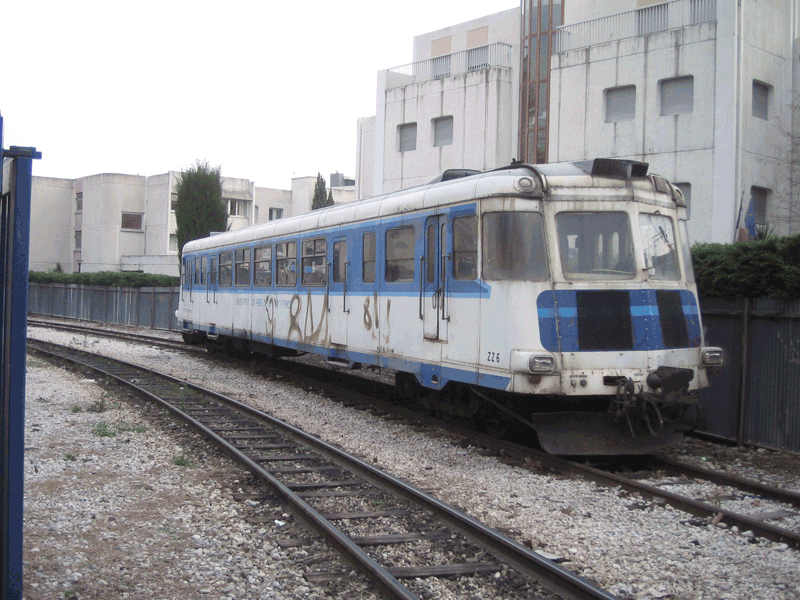

La Renault X-326 en 2005.

Source (Texte et photo)

Autorails à voie métrique Autora10
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Les autorails Renault ABH des Chemins de Fer de Provence

Message par Z 600 le Dim 30 Nov - 12:00

Bonjour à tous.   Wink

Merci pour l'histoire de ces anciens autorails, et pour ces photos.   Very Happy
Z 600
Z 600

Messages : 137
Date d'inscription : 13/04/2013

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Dim 30 Nov - 12:49

Bonjour à tous.   Wink

Les établissements Billard étaient une entreprise de construction de matériel ferroviaire basée
à Tours et spécialisée dans la construction d'autorails légers et de matériels à voie métrique et
étroite. L'entreprise a cessé son activité en 1965 et est depuis devenue Socofer.

Les différents types d'autorails

Type A 80 D,  Type A 135 D,  Type A 150 D,  Type A 210 D.

L'autorail Billard A 80 D n° 313 des Voies Ferrées du Velay (VFV), en gare de Tence (Haute-Loire) le 20 mai 2011.

Source (texte et photo)

Autorails à voie métrique 1024px19

L'autorail Billard A 80 D n° 314 sur la ligne Tournon - Lamastre (Ardèche) en 2003.

Source

Autorails à voie métrique 1280px16

Chemin de fer du Vivarais

Autorail Billard A 150 D n° 214 en gare de Lamastre (Ardèche) en août 2000.

Source

Autorails à voie métrique Mast1710

Le même autorail en gare de Tournon-sur-Rhône (Ardèche) en août 2000.

Source

Autorails à voie métrique Mast1310
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Dim 30 Nov - 12:54

Bonjour à tous.   Wink

Chemins de fer départementaux (CFD) de la Lozère

Ligne de Sainte-Cécile-d'Andorge (Gard) à Florac (Lozère).

Gare de Sainte-Cécile-d'Andorge

Elle a été mise en service par la Compagnie du PLM en août 1867, en même temps que
la section : Villefort - Chamborigaud - Sainte-Cécile-d'Andorge  - La Levade (30,800 km).

La Ligne des Cévennes sur le site Massif Central Ferroviaire.

De 1909 à 1968, la gare de Sainte-Cécile-d'Andorge était gare
origine de l'ancienne ligne à voie métrique vers Florac (Lozère).

Autorail Billard A 80 D n° 314 le 19 mai 1956.

Autorails à voie métrique Scda12

Autorail Billard  A 80 D en 1967.

Autorails à voie métrique 157_0010

Chemins de fer départementaux (CFD) de la Lozère

Ligne de Sainte-Cécile-d'Andorge (Gard) à Florac (Lozère).

Gare de Cassagnas-Barre

Cette gare desservait les communes de Cassagnas et de Barre-des-Cévennes,
distantes de plusieurs kilomètres de la gare. Le village de Barre-des-Cévennes
était connu pour ses importantes foires aux bovins, et ovins. Les jours de foire
la Compagnie des CFD faisait circuler un train supplémentaire mais c'était au
temps de gloire du petit chemin de fer lozérien.

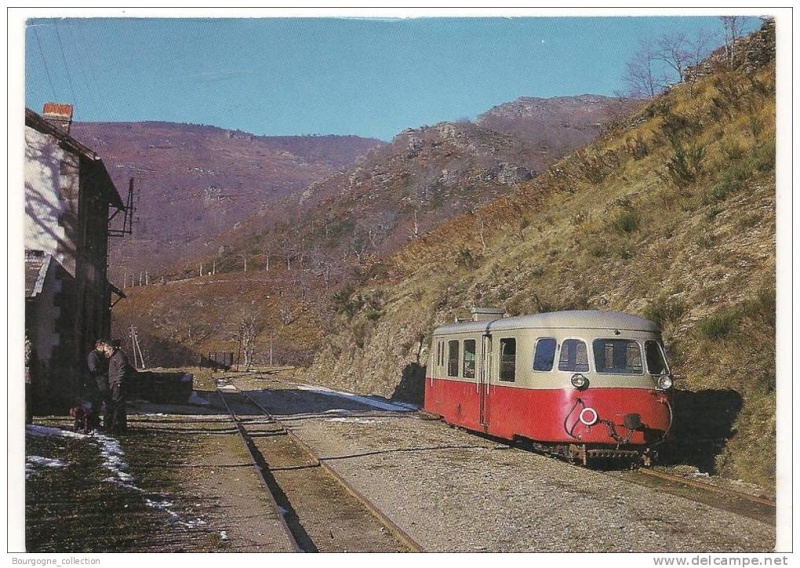

Autorail Billard A 80 D en 1967.

Autorails à voie métrique 576_0010

Gare de Florac

Autorail Billard A 150 D n° 214 en 1963.

Autorails à voie métrique Florac10
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Dim 30 Nov - 13:22

Bonjour à tous.   Wink

Train Touristique Velay-Express

Chemin de fer Historique - Les Voies ferrées du Velay

Autorail Billard 313 & 315

Description :  Il mesure 11,36 mètre et pèse à vide 8 tonnes. Monté sur un boggie moteur et un
porteur il est équipé d’un moteur Willème 4 cylindres de 90 CV. Il comporte 32 places assises.

Le 313 qui inaugura le 16 août 1970 le train touristique entre Dunières et Saint-Agrève a repris
du service en 2001 après 5 années de travail soit environ 2500 heures de travail bénévole.

Source (Texte et photos)

Autorails à voie métrique Epuipe10

L'équipe

Autorails à voie métrique Epave10

L'épave

Autorails à voie métrique Epave210

L'épave

Essai d’un autorail BILLARD (Christophe DENEGRIS)

Source (Texte et suite du texte)

Ce qui plait d’entrée sur un tel engin est sa sympathique bouille toute en rondeurs car aucun angle vif
ne vient rompre l’harmonie des lignes, même le radiateur se trouve confiné en retrait de la carrosserie
et souligné d’une vitre ouvrante en forme de demie-lune.

L’autorail repose sur deux bogies entre lesquels le plancher surbaissé permet un accès aisé. De part et
d’autre un tampon central surmonté d’un unique phare vient terminer la silhouette rondouillarde de l’engin.

L’accès des voyageurs se fait par deux grandes portes et dès l’entrée, on est conquis par un espace loin
d’être vaste mais largement éclairé par les nombreuses vitres. Un petit coin est réservé au conducteur à
coté duquel peuvent s’asseoir deux personnes.

On vient de décrire ici les places les plus prisées. Les 13 banquettes de simili cuir vert, dont la plus-part
sont en vis-à-vis, permettent associées aux 4 strapontins d’embarquer 32 personnes.
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Z 600 le Dim 30 Nov - 13:49

Bonjour à tous.   Wink

Merci pour l'histoire de ces anciens autorails, et pour ces photos.    Wink
Z 600
Z 600

Messages : 137
Date d'inscription : 13/04/2013

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Verney

Message par Badan le Dim 30 Nov - 14:29

Bonjour à tous.   Wink

S.C.F. Verney

S.C.F. est un exploitant de réseaux ferroviaires puis routiers départementaux et un
constructeur de véhicules routiers et ferroviaires. Il faut remonter en 1891 où deux
entreprises mancelles fusionnent : Verney & Dequaindry avec Baert & Beldant pour
obtenir le marché des Voies Ferrés d'Intérêt Local (VFIL).

Source

Chemin de fer du Blanc-Argent

Des autorails Verney stationnent au dépôt de Romorantin-Lanthenay (Loir-et-Cher) en juillet 1976.

Photo : Wikipédia.

Autorails à voie métrique 1024px12

Autorail XBD 212 (construit par S.C.F. Verney) ex PO-Corrèze puis Blanc-Argent restauré
par le Chemin de Fer de la Baie de Somme (CFBS) remis en marche en 2012.

Photo : Wikipédia.

Autorails à voie métrique 1024px13
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails De Dion-Bouton

Message par Badan le Dim 30 Nov - 17:16

Bonjour à tous.   Wink

Les Autorails De Dion-Bouton ont été construit par la firme automobile De Dion-Bouton,
durant la période de l'entre deux guerre, pour les réseaux de chemins de fer secondaires.

La majorité des véhicules sont à voie métrique. La production comprend 250 véhicules.
Le principal client est la Société générale des chemins de fer économiques.

Les différents types d'autorails

Le type JM, le type NC, le type ND, le type OC1 et OC2, le type OR et le type M.

Le type JM

Le premier type d'autorail a être construit en grande série est le type JM, constitué d'un chassis
à 2 essieux supportant une caisse dans laquelle s'installent les voyageurs. Le moteur est placé à
l'avant et la transmission sous le véhicule par l'intermédiaire d'un arbre atteint l'essieu arrière.

Source

Tramways de la Sarthe - Ligne de La Ferté-Bernard à Montmirail-État

Carte ferroviaire du département de la Sarthe

Gare de Théligny

L'autorail type JM, carrossée par Carel et Fouché, livrée en 1924 (automotrice B201)
ou 1925 (automotrice B202) aux Tramways de la Sarthe.

CPA datée du 23 avril 1926.

Autorails à voie métrique Gare10

CPA datée du 23 avril 1926.

Autorails à voie métrique 800px-14
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails De Dion-Bouton

Message par Badan le Jeu 4 Déc - 12:58

Bonjour à tous.    Wink

Chemins de fer départementaux (CFD) de la Lozère

Ligne de Sainte-Cécile-d'Andorge (Gard) à Florac (Lozère).

Gare de Saint-Frezal-de-Ventalon

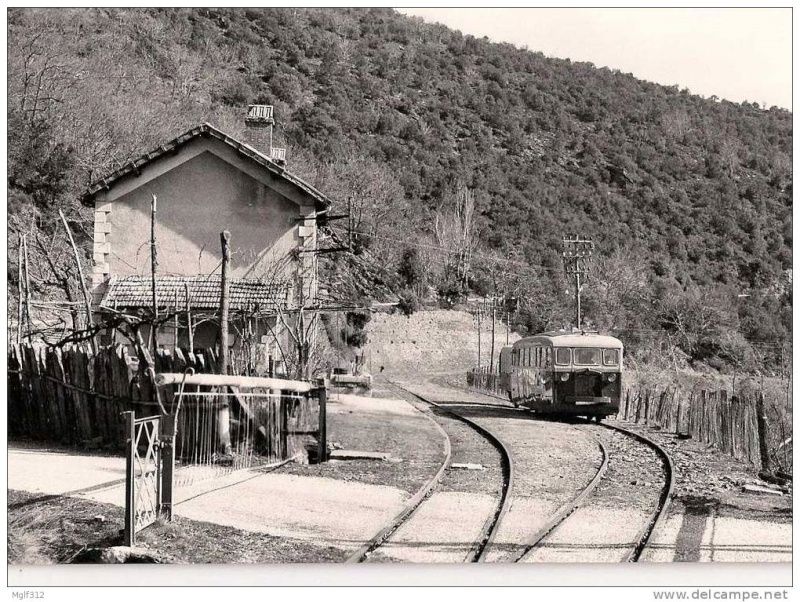

Autorail De Dion-Bouton et sa remorque le 29 mars 1963.

Autorails à voie métrique Saint-17

Saint-Julien-d'Arpaon

L'autorail De Dion-Bouton n° 202 le 24 mars 1968.

Autorails à voie métrique Sans-t10

Gare de Saint-Hilaire-de-Lavit

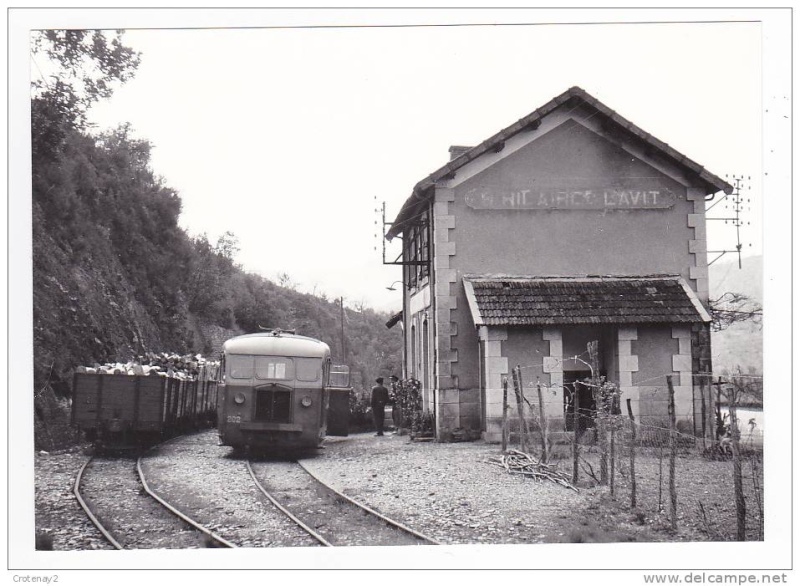

Croisement entre l'autorail De Dion-Bouton n° 202 et un train de bois en 1965.

Autorails à voie métrique Saint-10
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails De Dion-Bouton

Message par Badan le Ven 5 Déc - 19:04

Bonjour à tous.    Wink

Chemins de fer départementaux (CFD) de la Lozère

Ligne de Sainte-Cécile-d'Andorge (Gard) à Florac (Lozère).

Gare de Florac

Manœuvre de l'autorail De Dion-Bouton n° 202 en 1963.

Autorails à voie métrique De_dio10

Un autorail et sa remorque à un essieu le 29 mars 1968.

Autorails à voie métrique Sans-t11

Remorques à 1 essieu en 1953

Autorails à voie métrique Chemin11

Gare du Rouve-Jalcreste

L'autorail De Dion-Bouton n° 201 sur son vérin de retournement le 12 juillet 1956.

Autorails à voie métrique Rouve-10
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails De Dion-Bouton

Message par Z 600 le Ven 5 Déc - 20:05

Bonjour à tous.   Wink

Merci pour l'histoire de ces anciens autorails, et pour ces CPA. Wink
Z 600
Z 600

Messages : 137
Date d'inscription : 13/04/2013

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails De Dion-Bouton

Message par Badan le Sam 6 Déc - 16:52

Bonjour à tous.    Wink

Chemin de fer du Blanc-Argent

Autorails De Dion-Bouton Type OC2 (X 200 SNCF)

Gare de Pellevoisin (Indre)

Arrivée de l'autorail De Dion-Bouton Type OC2 n° 205 le 30 juillet 1972.

Photo : Borderie.

Autorails à voie métrique Cp-ded14

Gare de Loreux (Loir-et-Cher)

Arrivée de l'autorail De Dion-Bouton Type OC2 n° 205 le 19 août 1983.

Photo : Serge Baliziaux.

Autorails à voie métrique Cp-ded10

Gare de Valençay (Indre)

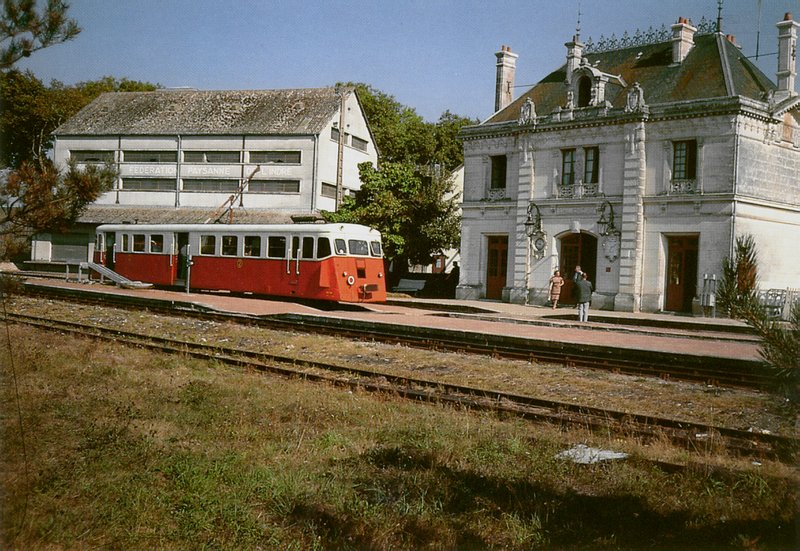

Arrivée de l'autorail De Dion-Bouton Type OC2 n° 205 le 16 juin 1984.

Photo : Serge Baliziaux.

Autorails à voie métrique Cd-ded10

Gare de Varennes-sur-Fouzon (Indre)

Arrivée de l'autorail De Dion-Bouton Type OC2 n° 205 le 28 septembre 1985.

Photo : Serge Baliziaux.

Autorails à voie métrique Cp-ded13
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Mar 27 Sep - 16:53

Bonjour à tous.    Wink

Gare du Cheylard (Ardèche).

Autorails à voie métrique 530_0010

Chemin de fer à voie métrique du PO-Corrèze

Autorail Billard A 80 D en gare de Treignac (Corrèze) en 1958.

Photo : André LEPAGE.

Autorails à voie métrique 762_0010

_________________
Salutations ferroviaires
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Mer 5 Avr - 16:20

Bonjour à tous.   Wink

Autorail Billard A 150 D n° 213 en gare de Saint-Julien-Boutières en 1963.

Photo : Jean-Michel VAUGOUIN.

Autorails à voie métrique 221_0010

L'autorail Billard A 150 D n° 222 au dépôt du Cheylard (Ardèche) en 1966.

Photo : Jean-Louis ROCHAIX.

Autorails à voie métrique 922_0010

_________________
Salutations ferroviaires
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Dim 23 Juil - 17:28

Bonjour à tous.   Wink

Castres - Vabre - Pierre-Segade - Murat

Compagnie des chemins de fer départementaux du Tarn (CFDT).

Autorails Billard en gare de Lacaune-les-Bains (Tarn) en 1962.

Photo : Jacques BAZIN.

Autorails à voie métrique 925_0010

Autorail Billard A 150D 213 en gare de Boucieu-le-Roi (Ardèche) en août 2011.

Cet autorail construit en 1957 par les établissements Billard est classé Monument Historique.

Source

Autorails à voie métrique Dscf0910

_________________
Salutations ferroviaires
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Jeu 12 Oct - 23:51

Bonsoir à tous.   Wink

Autorail Billard n° 214 et wagon de bois en gare du Rouve-Jalcreste (Lozère) le 9 août 1961.

Photo : A. Lepage.

Autorails à voie métrique 477_0010

_________________
Salutations ferroviaires
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails De Dion-Bouton

Message par Badan le Ven 13 Oct - 16:15

Bonjour à tous.    Wink

Croisement entre un train de bois et l'autorail De Dion-Bouton
n° 202 en gare de Saint-Hilaire-de-Lavit (Lozère) en 1965.

Autorails à voie métrique Saint-10

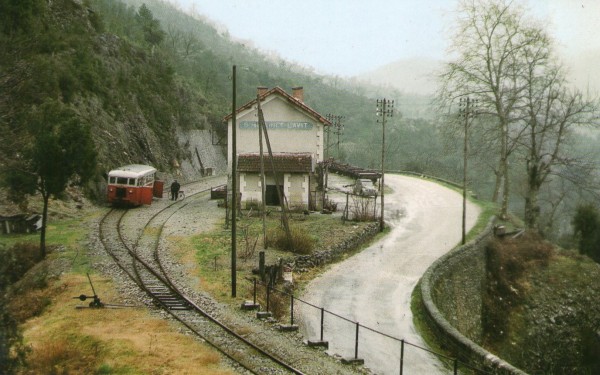

Toujours en gare de Saint-Hilaire-de-Lavit (Lozère) arrêt d'un autorail De Dion-Bouton.

Photo : Jacques Forget.

Source

Autorails à voie métrique Shdl10


_________________
Salutations ferroviaires
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails De Dion-Bouton

Message par Badan le Sam 14 Oct - 13:26

Bonjour à tous.   Wink

Autorail De Dion-Bouton n° 204 en gare de Sainte-Cécile-d'Andorge (Gard) en 1956.

Autorails à voie métrique 670_0010

Autorail De Dion-Bouton sur le viaduc du Collet-de-Dèze (Lozère) en 1965.

Photo : Jean-Louis ROCHAIX.

Source

Autorails à voie métrique 14653210

_________________
Salutations ferroviaires
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Autorails Billard

Message par Badan le Ven 16 Fév - 22:18

Bonsoir à tous. Wink

L'autorail Billard A 80 D n° 314 en gare du Cheylard (Ardèche) le 10 août 1963.

Photo : Jean-Michel VAUGOUIN.

Autorails à voie métrique 072_0010

_________________
Salutations ferroviaires
Badan
Badan

Messages : 1240
Date d'inscription : 13/04/2013
Localisation : PK 542,4

Revenir en haut Aller en bas

Autorails à voie métrique Empty Re: Autorails à voie métrique

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
